제 1 강. UTP 케이블이란 무엇인가?

반응형

<목차>
1. UTP케이블을 알아야 하는 이유

2. UTP케이블이란?

3. UTP케이블의 종류



1. UTP케이블을 알아야 하는 이유

오늘은 네트워크스쿨의 개강을 알리며, 이름부터 네트워크스쿨인 만큼 네트워크에 관한 지식을 배운 내용들을 티스토리에 정리하면서 리마인드 하고자 합니다~ (궁금한 사항이나 수정해야 하는 부분에 대한 댓글은 언제나 환영입니다 ^^)



네트워크를 처음 배우면서 나온 내용은 InterNet, IntraNet, ExtraNet에 관한 정보였지만, 이 부분은 요즘 2030 세대뿐만이 아닌 3040세대들도 인터넷과 인트라넷에 대해서는 잘 알 것이라고 판단하여 UTP 케이블만이라도 먼저 제대로 알아보려고 합니다.



2. UTP케이블이란?

네트워크를 구성하면서 가장 많이 접하는 게 바로 케이블이지 않을까 합니다. 저는 현재 네트워크 계통으로 일을 하고 있기에 항상 케이블과 함께 하고 있죠 ㅎㅎ

네트워크에 대해 공부를 한다는 분들도 대부분 장비만 공부하는 분들이 간혹 있는 것 같더라고요? 하지만 막상 현장에서 네트워크를 설치하러 가보면 자주 문제가 되는 게 케이블인 경우가 80% 이상은 되는 것 같아요. 그러니 케이블에 대한 이해는 꼭 필요한 부분이죠~~



서론이 길었네요 ㅎㅎ 그럼 UTP케이블에 대해 다시 들어가 볼게요~

UTP케이블의 의미가 무엇일까요? 일단 TP케이블은 Twisted Pair, 즉 '한쌍이 꼬인 아이'다는 거죠. 말로는 이해가 안 된다고요? 그래서 그림을 준비했죠~

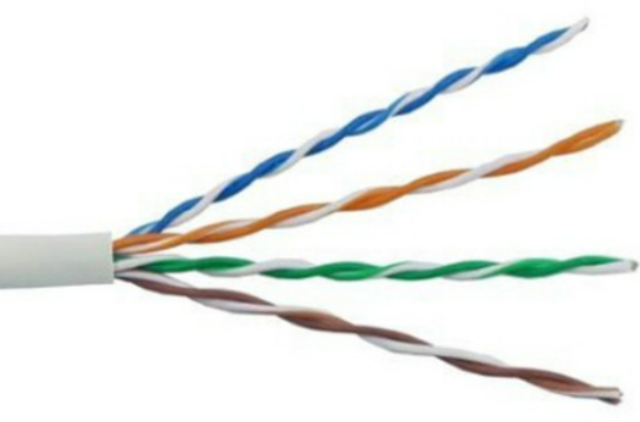

UTP케이블

그림에 보시면 두 가닥씩 꼬여있죠~  그래서 TP라고 하는 겁니다. 이러한 TP케이블에는 UTP와 STP가 있습니다.

UTP에 U는 Unshieled를 뜻하고, 절연체로 감싸있지 않다는 겁니다. 그럼 STP는? 그렇죠 Shieled입니다. 케이블 주위를 어떤 절연체로 감싸서 만든 것을 STP라고 합니다~

우리가 흔히 접하는 PC뒤에 연결된 인터넷선이 바로 이 UTP입니다. 어딜 가나 PC가 있다고 하면 무조건 보이는 녀석이죠 ㅎㅎ

여러분들이 집에서 UTP케이블을 한번 잘 들여다보시면 선에 CAT6, 혹은 CAT5 E 이런 식으로 적혀있는 걸 보실 수 있으실 텐데요.  이 CAT6니 CAT5E니 하는 게 어떤 의미인지 알아보는 것까지만 알아봅시다~



3. UTP케이블의 종류

CAT6, CAT5 E 이런 것을 카테고리 6, 카테고리 5E라고 부르는데 케이블 종류를 구분하는 것이라고 보시면 됩니다~

카테고리는 CAT1~CAT8까지 구성되어 있습니다.  그럼 카테고리 별로 한번 알아볼까요?



• 카테고리 1( CAT1) : 과거 가정과 사무실에 전화망에 사용하는 용도로 만들어진 케이블입니다.

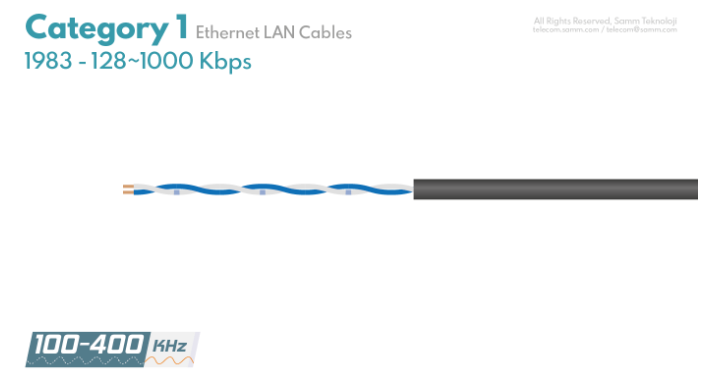

Category 1(Ethernet LAN Cables)

• 카테고리 2 (CAT2) : 음성 및 데이터 통신이 가능하며 주로 IBM 토큰링 네트워크에 사용되었습니다만, 저도 본 적이 없어요..

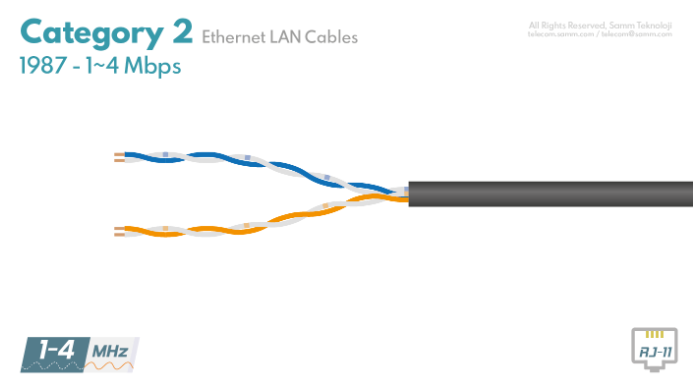

Category 2(Ethernet LAN Cables)

• 카테고리 3 (CAT3) : 4개의 Twisted Pair가 있으며, 10 BaseT네트워크에 사용되는 케이블입니다. 과거에는 UTP케이블이라고 하면 바로 이 CAT3을 얘기할 정도로 일반적인 케이블이었습니다.

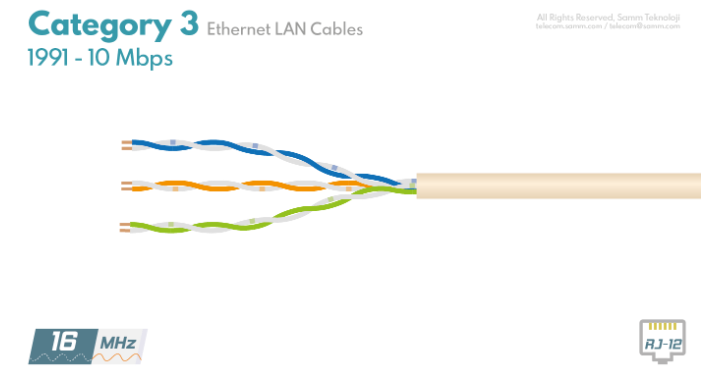

Category3(Ethernet LAN Cables)

• 카테고리 4 (CAT4) : 토큰링 네트워크에서 사용되는 케이블로 최대 16 Mbps 데이터 전송능력을 가지고 있습니다. 현재 4G, 5G 시대에 16M라니 엄청 차이가 많이 나죠? ㅎㅎ 앞에 설명한 카테고리들도 다 과거에 많이 쓰던 녀석들입니다.

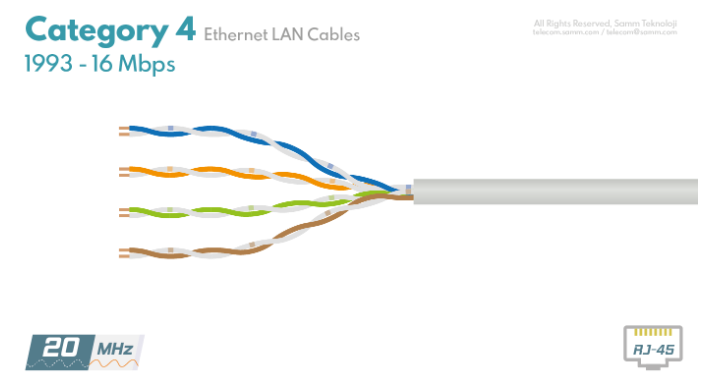

Category4(Ethernet LAN Cables)

• 카테고리 5 (CAT5) : 최대 전송속도 100 Mbps를 지원하는 FastEthernet용으로 사용되었습니다만 기가비트 표준으로 이것보다 한 단계 높아진 카테고리 5E를 더 자주 사용합니다.

Category5(Ethernet LAN Cables)

• 카테고리 5E (CAT5 E) : 이것은 공식명칭은 아닙니다만 제조업체에서 최대 1 Gbps 속도를 낼 수 있는 향상된 CAT5 케이블을 설명하는 데 사용하곤 합니다.

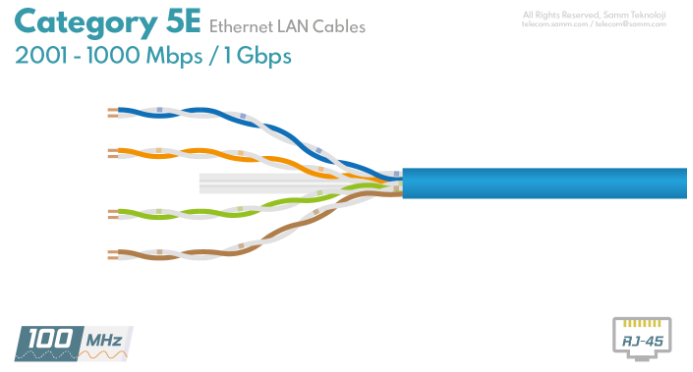

Category5E(Ethernet LAN Cables)

• 카테고리 6 (CAT6) : CAT5E와 동일하게 100m에서 최대 1 Gbps의 더 큰 대역폭과 데이터 전송 속도를 제공합니다. 또한 더 짧은 거리에서는 향상된 차폐 및 높은 대역폭 덕분에 10 Gbps 속도까지 낼 수 있습니다. 우리가 흔히 사용하는 케이블이 카테고리 6과 이전의 카테고리 5E를 많이 사용합니다. 그 이유가 보통 가정집에서는 100 Mbps ~ 1 Gbps 사이의 속도를 제공해 주는 인터넷을 가입하여 사용하기 때문이죠~

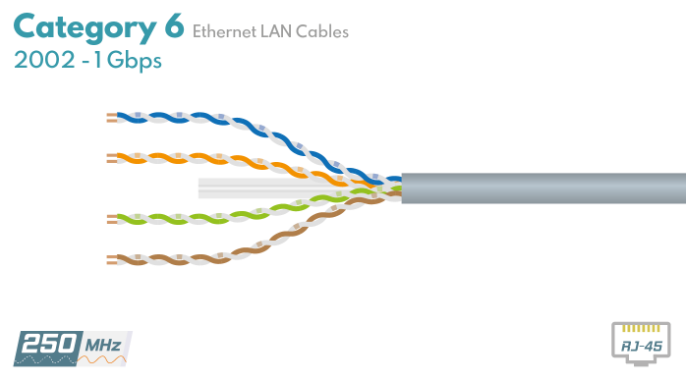

Category6(Ethernet LAN Cables)

카테고리는 여기까지만 알아보도록 하겠습니다. 이외에도 CAT6a부터 CAT8.2 까지도 구성이 되어있지만 흔히 가정집이나 사무실에서 볼 수 있는 케이블은 6까지 구성되어 있기 때문에 더 알 필요는 없을 것 같네요~

하지만, 궁금하시다면 댓글로 남겨주세요 ㅎㅎ 친절히 답변하겠습니다^^



오늘은 UTP케이블의 구성종류에 대해서 알아보는 시간이었습니다. 다음시간에는 UTP케이블의 배열에 따른 구분과 네트워크관리사 2급 자격증을 취득하기 위해 필요한 UTP 케이블 제작방법에 대해 알아보는 시간을 갖도록 할게요~



긴 글 읽어주셔서 감사합니다~~ 그럼 다음시간에 만나요~
