제 2 강. UTP 케이블의 배열에 따른 구분

목차
1. 다이렉트(Direct) 케이블

2. 크로스(Cross) 케이블

오늘은 두 번째 강의입니다. 좀 늦었죠? 일상이 정신이 없다 보니 이제야 올리네요.. ㅎㅎ 블로그 자체가 처음이다 보니 유입되는 사람들도 몇 없고 기다린 사람이 있을까 싶기도 하네요.. 하지만! 꾸준히 작성해 나가려고 합니다. 목적은 리마인드 목적이니까요 ㅎㅎ 그럼 강의 시작해 보자고요~~ 렛츠~ 기릿!

UTP 케이블의 배열에 따른 구분부터 들어가 보도록 하겠습니다~ UTP는 배열에 따라서 다이렉트(Direct) 케이블과 크로스(Cross) 케이블로 나뉘는데 우리가 일상에서 사용하는 랜케이블은 보통 다이렉트 케이블로 다른 기기 간의 통신에 사용합니다. 우선 다이렉트 케이블은 어떻게 구성되어 있는지 한번 알아볼까요?

• 다이렉트(Direct) 케이블

1번 : 흰색, 주황색	2번 : 주항색	3번 : 흰색, 초록색	4번 : 파랑색
5번 : 흰색, 파랑색	6번 : 초록색	7번 : 흰색, 갈색	8번 : 갈색

케이블은 양 끝단에 기기에 연결할 수 있는 단자가 있는데, 그 단자 안에 배열이 위 표와 같이 동일하면 다이렉트 케이블이라고 합니다! 이게 무슨 말인지 잘 모르시겠죠? 그림을 하나 더 보여드릴게요~

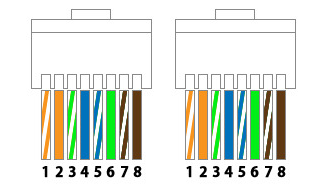

다이렉트(Direct) 케이블 배열

그림을 보시면 두 개의 단자가 위 표와 같이 배열되어 있고 배열 순서도 똑같죠? 이게 다이렉트 케이블입니다! 네트워크관리사 2급 자격증을 취득할 때 실기로 랜선을 랜툴로 제작할 수 있어야 하는데 다이렉트 케이블을 제작할 때는 이렇게 제작하시면 됩니다. 하지만 외우는 게 복잡하죠.. 약간의 팁을 드리자면, 저는 이걸 외울 때 흰주주흰초파흰파초흰갈갈 이렇게 외웠어요. (흰주)(주)(흰 초)(파)(흰파)(초)(흰갈)(갈) 괄호마다 하나의 선이라고 생각하시면 돼요 ㅎㅎ 다르게 외우신 분들이 있으시면 댓글로 공유 부탁드릴게요~~^^

다음은 크로스(Cross) 케이블을 한번 알아보도록 할게요~ 크로스 케이블은 다이렉트 케이블과 달리 같은 기기간에 연결이 필요할 때 사용합니다. 예를 들어 PC와 PC를 바로 연결하고 싶을 때는 크로스 케이블로 연결하는 거죠~ 우리가 집이나 사무실에서 사용하는 인터넷선(LAN선)을 확인해 보시면 PC에 공유기, 벽포트, 스위치(혹은 허브), 전화기 등등에 연결되어 있는 것을 볼 수 있는데요. 이는 PC와 다른 기기랑 연결하는 경우다 보니 다이렉트 케이블로 사용을 하지만, PC와 PC, 허브와 허브끼리 연결할 경우도 가끔 있는데 이때는 크로스 케이블로 연결을 합니다! 일반적으로는 사용을 안 하다 보니 필요가 없지만 네트워크관리사 2급 자격증을 취득하려는 사람들은 꼭 외우셔야 합니다!

• 크로스(Cross) 케이블

크로스(Cross) 케이블 배열

크로스 케이블 사진을 보시면 왼쪽 단자는 다이렉트 케이블과 똑같은데 오른쪽 단자가 약간 다르게 배열되어 있는 것을 확인할 수 있습니다. 1번 2번과 3번 6번이 크로스 되어있는 걸 알 수가 있겠죠 ㅎㅎ 그래서 외울 때는 다이렉트케이블 배열을 다 외우신다음 1번과 3번, 2번과 6번의 순서를 바꿔주기만 하면 크로스 케이블을 만들 수가 있는 것이죠 ㅎㅎ 쉽죠 ㅎㅎ저는 자격증 준비할 때 외우는 방법으로 다이렉트 케이블에서 1326을 바꾼다라고 외웠어요! ㅎㅎ

어때요. 알고나니 어려운 건 아니죠? 몇 번 보다 보면 금방 외울 수 있으실 거예요~

케이블을 만들기 위해서는 우선 준비물이 필요하겠죠? 준비물은 RJ45커넥터, UTP케이블(CAT5 이상), 랜툴만 있으면 된답니다. 아 랜툴이 없으시다고요? 네트워크관리사 2급을 준비하시는 분이 아니라면 굳이 만들 필요가 없으니 알고만 계시면 될 것 같네요 ㅎㅎ 자격증을 준비하시는 분은 당연히 랜툴은 있으시겠죠? 없으시다면 구매하셔서 몇 번 연습해 보고 시험 치시는 걸 추천드려요.. 한 번도 안 해보고 시험장 가면 잘 만들어지지 않거든요.. 경험에서 나오는 말입니다.. 랜툴 제작은 유튜브에 검색하시는 게 제가 글로 설명드리는 것보다 더 이해하시기 편하실 거예요~ 꼭 연습해 보시고 시험장에 가세요~~~

오늘은 UTP케이블의 배열에 따른 종류에 대해서 공부를 해봤는데요. 이해가 잘 되시나요? 혹시나 읽어보시고 이해가 안되시는 부분들은 댓글로 남겨주시면 답변드리도록 하겠습니다~~ ㅎㅎ 다음 시간에는 맥 어드레스에 대해 알아보고 여유가 된다면 유니캐스트, 멀티캐스트, 브로드캐스트에 대해서도 같이 알아보는 시간을 갖도록 하겠습니다~ 그럼 다음시간에 만나요~~
